对于我们时代的所有“PPT工作者”来说，图表是一位熟悉的“老朋友”了。

通过Office、编程语言库或是更丰富的生成工具，我们能够便捷地将数据绘制成美观、抓眼、适宜展示的图表，在各类汇报、讲演、宣传工作里起到比表格数字更直观的效果。

然而，当我们产生了与之相反的需求：将各色报告或论文中的图表逆向转化为原始数据，用于数据处理分析，又应该怎么做呢？

与绘制图表相比，解析它们的任务提出了更精密的技术要求。本期内容中，我们将初步探讨图表解析技术的构成与发展历程。

分步完成任务

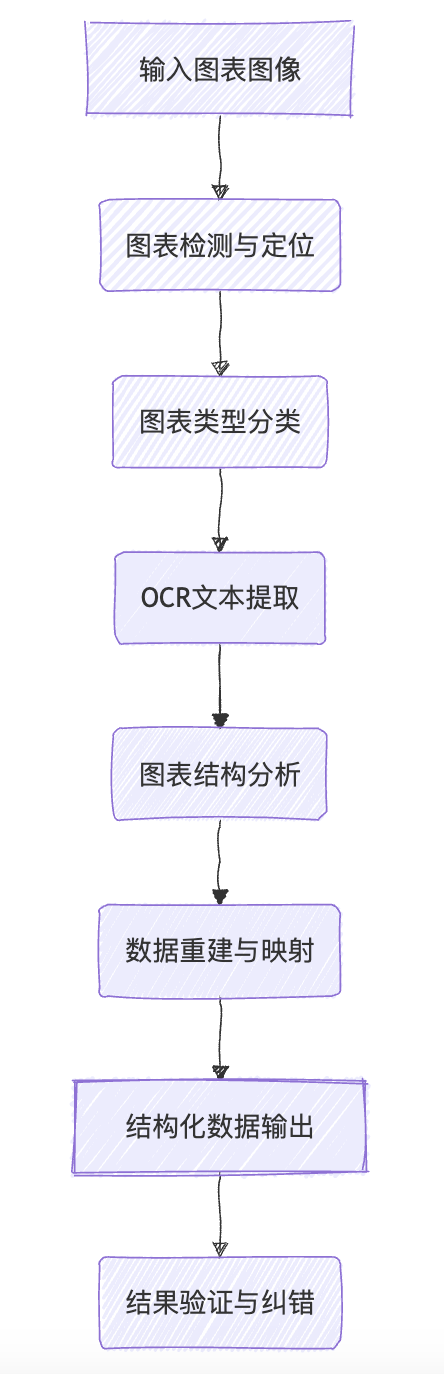

通过流程图，我们可以简单理解图表识别的流程。下面，我们将对这些步骤中的几个特殊环节进行拆解。

01. 图表检测与定位：锁定数据可视化区域

图表检测与定位是图表解析的第一步，其核心任务是在复杂文档（如PDF、扫描件或截图）中精准识别图表边界框。早期方法依赖边缘检测和形态学操作（如OpenCV），但难以处理重叠元素，2016年后，基于深度学习的目标检测模型成为主流解决方案。但当前技术仍面临一些挑战，例如手绘草图边界模糊导致漏检，以及图文混排场景下的误判。工业界常采用级联检测策略——先用轻量级模型快速筛选候选区域，再用高精度模型二次验证。

02. 图表类型分类：准确识别特征

图表类型分类旨在通过识别图表的视觉特征和表示形式，区分不同类型的图表，如条形图、饼图、折线图、散点图和热力图等。准确识别这些图表类型对于后续的数据挖掘和分析至关重要，因为每种图表类型都要求特定的数据提取方法。例如，在折线图中，关键点（如转折点和端点）的识别是至关重要的；而在柱状图中，则需要关注数据及其相关的文本标签。

深度学习技术，特别是卷积神经网络（CNN），已经成为图像分类任务中的主流方法。VGG、ResNet、Inception和EfficientNet等模型在从图表图像中提取高级特征方面表现出色。迁移学习的应用进一步提升了分类精度，使得从自然图像中学到的特征能够应用于图表分类任务[1]。然而，基于CNN的方法在处理噪声或视觉上相似的图表时可能遇到挑战。为了解决这些问题，视觉Transformer通过局部窗口注意力机制有效管理全局和局部图像特征，提高了复杂图表的处理性能[2]。

03. 图表结构分析：解剖数据架构

该步骤的目的是解析图表的基础架构，包括坐标轴范围、数据点空间位置及颜色编码逻辑。传统方法利用霍夫变换检测直线（坐标轴）和圆形（饼图），但对变形图表适应性差。深度学习方案中，Poco等（2017）提出基于CNN的网络方法，可定位折线图顶点和柱状图立柱[3]。颜色编码解析需结合HSV色彩空间分析与图例位置匹配，IBM研究院开发的ChartParser系统（2022）通过利用颜色信息进行数据关联[4]。

04. 数据重建与映射：从像素到信息的转化法则

此阶段将视觉元素转化为结构化数据，核心任务包括数值归一化与语义绑定。坐标轴映射采用线性插值算法，将像素位置转换为实际值。图例-数据系列绑定则主要依赖颜色/纹理相似度匹配，完成文本与视觉元素之间的相关性映射。

技术发展史

01. 规则驱动时代（1990s-2000s）

早期的图表解析依赖人工预设规则。研究者通过模板匹配识别基本图形（如圆形判定为饼图），结合OCR提取文字标签，再通过坐标轴比例换算数值。这类方法对标准化印刷图表（如学术论文中的柱状图）有一定效果，但灵活性极低，无法处理复杂布局或变形图表。典型代表如Futrelle团队开发的基于约束文法的图表分析方法[5]，能解析部分图表，但需手动标注特征，针对每种图表类型单独设计规则。这一阶段效率和准确率较为低下，仅能处理印刷文档中的规范图表。

02. 机器学习崛起（2005-2015）

随着机器学习的普及和特征工程的发展，研究者开始提取颜色分布、几何形状等统计特征，结合支持向量机（SVM）、隐马尔可夫模型（HMM）进行分类，实现多类型图表解析，但仍需人工定义特征规则[6]，同期，图表解析技术开始初步商用化。

03. 深度学习突破与多模态融合（2016-至今）

卷积神经网络（CNN）改变了特征提取方式。以DeepChart（2018）为代表的端到端模型，可直接从像素输入预测图表类型和数据结构[7]。ResNet、U-Net等架构被用于坐标轴检测和数据点分割，显著提升了堆叠图、雷达图等复杂图表的解析能力。2021年后，Transformer架构与视觉-语言预训练模型（VLP）成为技术发展的新引擎。

复杂图表案例

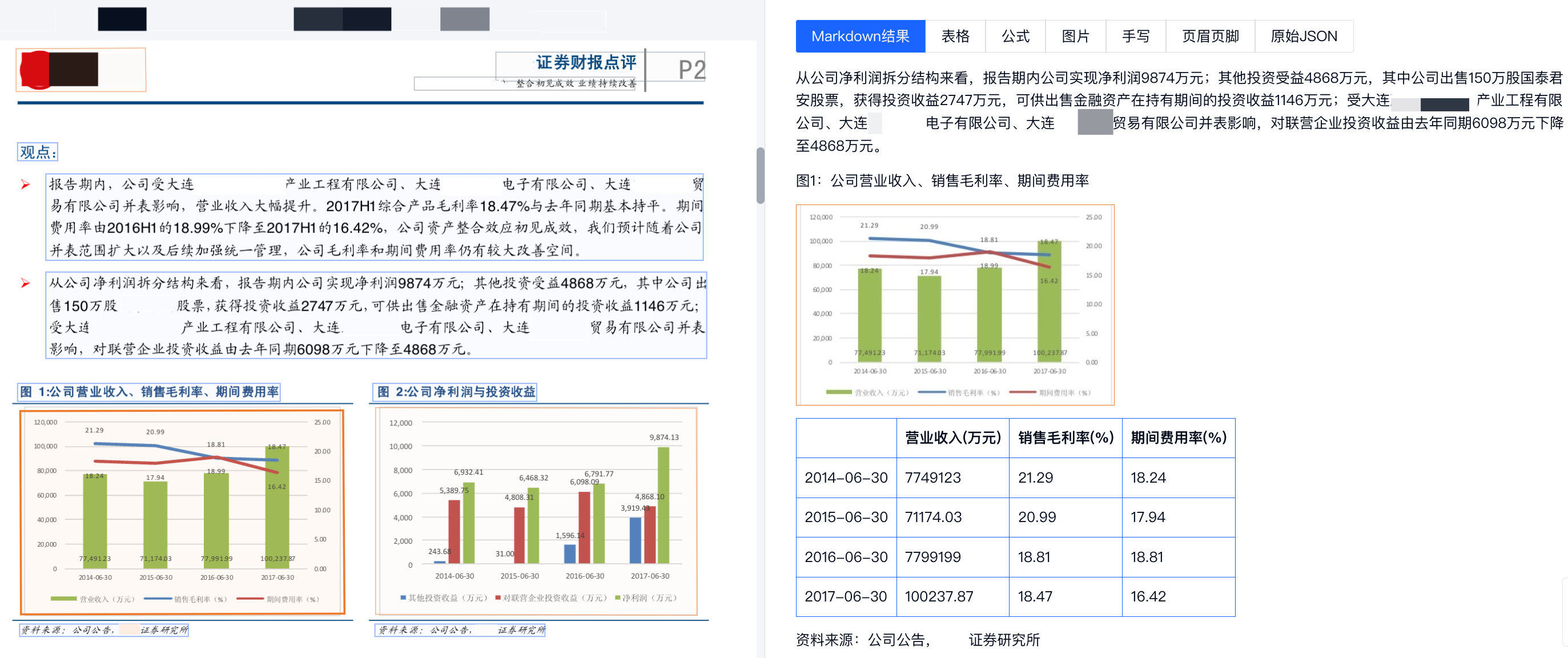

目前，图表解析技术能力不断增强，商用产品已经实现复杂图表的精准识别与数据还原。如图中，柱状图数据与折线图拐点、标签均判断准确，对应输出为结构化数据。

对于没有明确数值标注的堆叠柱状图（Stacked Bar Chart），现有模型也能提供测量后的预估值，为数据分析提供依据。

💡在线体验图表解析地址：https://cc.co/16YSOT

图表解析技术通过计算机视觉与自然语言处理协同工作，将图像中的图表转化为结构化数据，当前已在学术及商业领域落地应用。在金融分析工作中，它能自动提取财报图表数据，提升投研效率；在学术领域，能协助论文图表数据快速复用，避免手动录入带来的传统错漏与人力损耗。在多模态大模型不断发展的背景下，未来，多模态大模型与知识推理的结合，将不断推进解析技术的边界，实现“看懂图表逻辑”的认知级解析。
