400-6666-582工业文档如何从PDF和扫描件进入PLM、ERP、MES、QMS？
工业文档从PDF和扫描件进入PLM、ERP、MES、QMS，通常不是简单地执行一次OCR，再把识别结果导入系统。

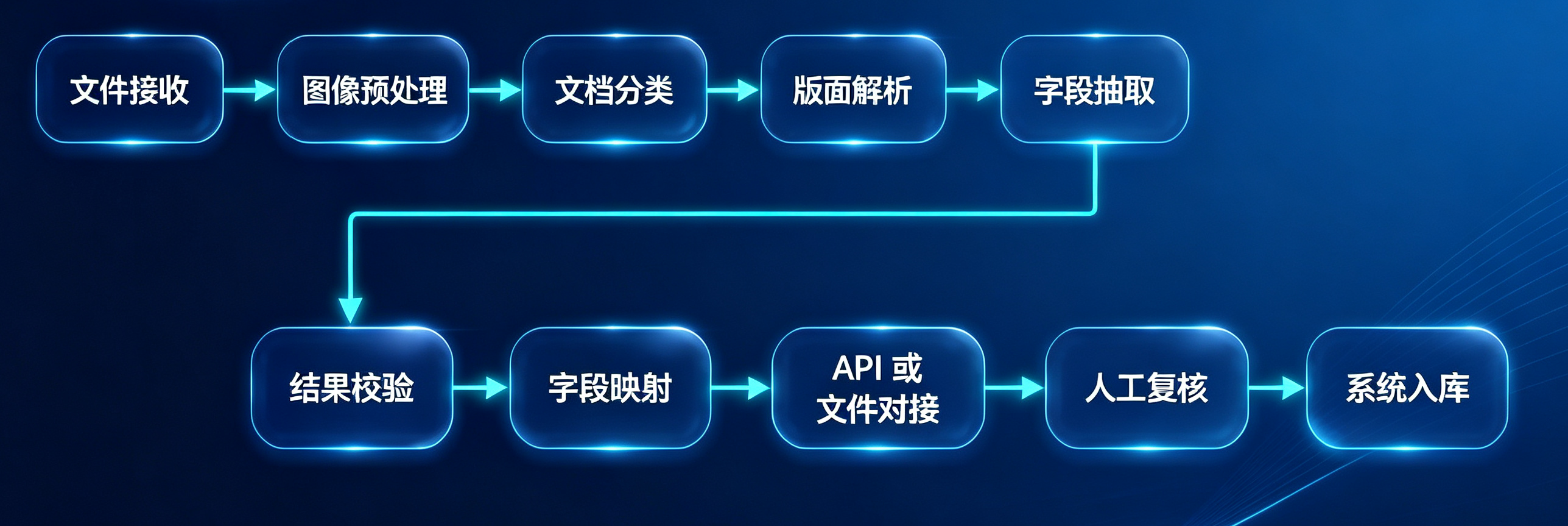

一套相对完整的处理链路通常包括：

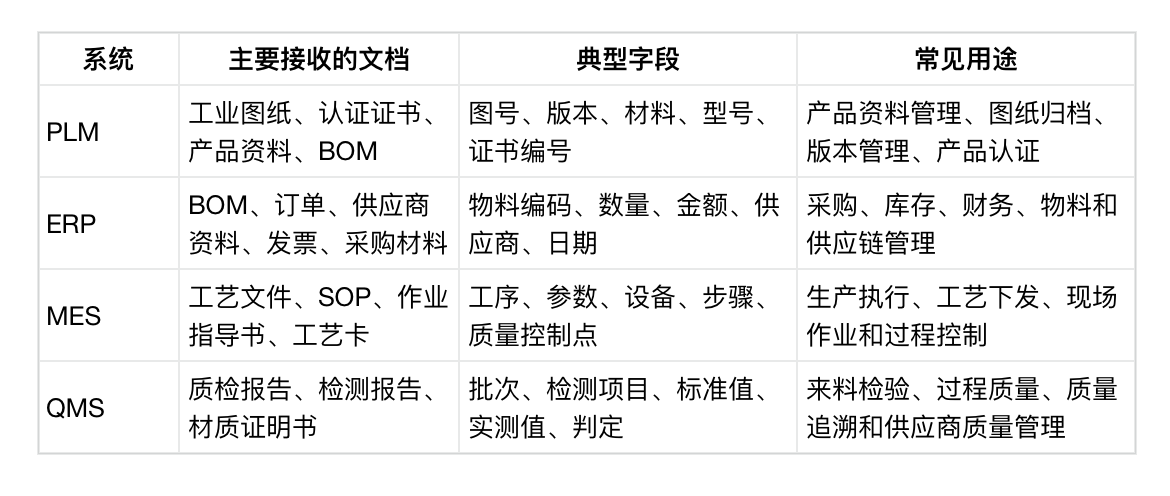

其中，PLM通常接收图号、版本、材料和认证信息；ERP关注物料、数量、供应商和财务字段；MES关注工序、设备、工艺参数和操作步骤；QMS关注检测项目、标准值、实测值、批次和判定结果。
真正的难点不是把PDF上传到系统，而是把文档中的内容转化为字段明确、关系正确、来源可追溯的结构化数据。
一、为什么PDF和扫描件不能直接进入业务系统？
PDF、扫描件和现场拍摄图片，虽然已经是电子文件，但其中的信息通常仍处于非结构化状态。
业务人员可以打开文件查看，却无法直接让PLM、ERP、MES或QMS理解：
哪一串字符是图号；
哪个数字是物料数量；
哪一项属于检测标准；
某个工艺参数对应哪个工序；
一张跨页表格的下一页属于哪组数据；
某个抽取结果位于原文的哪一页、哪一区域。
直接使用普通OCR，可能获得大量文字，但这些文字不一定具有明确的字段名称、表格关系和业务归属。
例如，一份质检报告中可能同时出现：
检测项目；
单位；
标准要求；
实测结果；
判定结论。
如果系统只识别出这些文字，却没有还原表头与数据行的对应关系，仍然需要人工判断。
因此，工业文档进入业务系统前，首先要完成的不是文件搬运，而是文档数据化。
二、第一步：接收并识别不同来源的工业文档
制造企业的文档来源通常比较分散，包括：
本地或共享盘中的PDF；
业务系统上传的附件；
历史扫描档案；
现场拍摄的设备铭牌和质检材料；
邮件附件；
OA、文档管理系统或影像平台中的文件；
供应商和客户提交的资料。
接入时，需要先解决文件格式、上传方式和任务标识问题。
常见接入方式包括：
用户在平台中手动上传；
业务系统通过API提交文件；
从指定文件夹或对象存储批量读取；
由影像系统、OA或业务流程自动触发；
对历史文档执行集中批量导入。
每个任务通常还需要携带业务标识，例如：
企业或部门编号；
项目编号；
产品编号；
供应商编号；
批次号；
文件类型；
来源系统；
回调地址。
这些信息本身不一定来自文档，却是后续将解析结果写回正确系统和业务对象的基础。
三、第二步：完成图像预处理和文档分类
PDF和扫描件的质量差异较大。
历史文件可能存在以下问题：
页面倾斜；
图像模糊；
阴影和污点；
印章遮挡；
页面旋转；
透印；
拍摄变形；
多份材料混在同一个文件中。
如果没有先处理这些问题，后续文字识别、版面分析和字段抽取都会受到影响。
因此，入库流程通常需要先完成：
页面旋转和方向校正；
倾斜、阴影和噪声处理；
页面切分与空白页识别；
PDF文本层与图像层判断；
多份材料的拆分；
文档类型分类。
文档分类决定后续使用哪种解析和抽取策略。
工业图纸、BOM、工艺文件和质检报告虽然都可能是PDF，但它们的结构和目标字段完全不同：
图纸重点分析标题栏、明细栏和技术要求；
BOM重点还原行列、表头和物料层级；
工艺文件重点保留步骤、参数和设备要求；
质检报告重点绑定检测项目、标准值和实测结果。
如果所有文件都使用同一种通用策略，结果通常难以满足业务入库要求。
四、第三步：还原版面、表格和文档结构
文档分类后，需要进一步理解页面结构。
工业图纸
工业图纸中除了文字，还包含：
外边框；
标题栏；
明细栏；
尺寸标注；
技术要求；
更改记录；
图形和线条。
解析时要尽量区分表格线、图形线和外边框，并定位不同区域，避免把图号、尺寸、材料和技术要求混合输出。

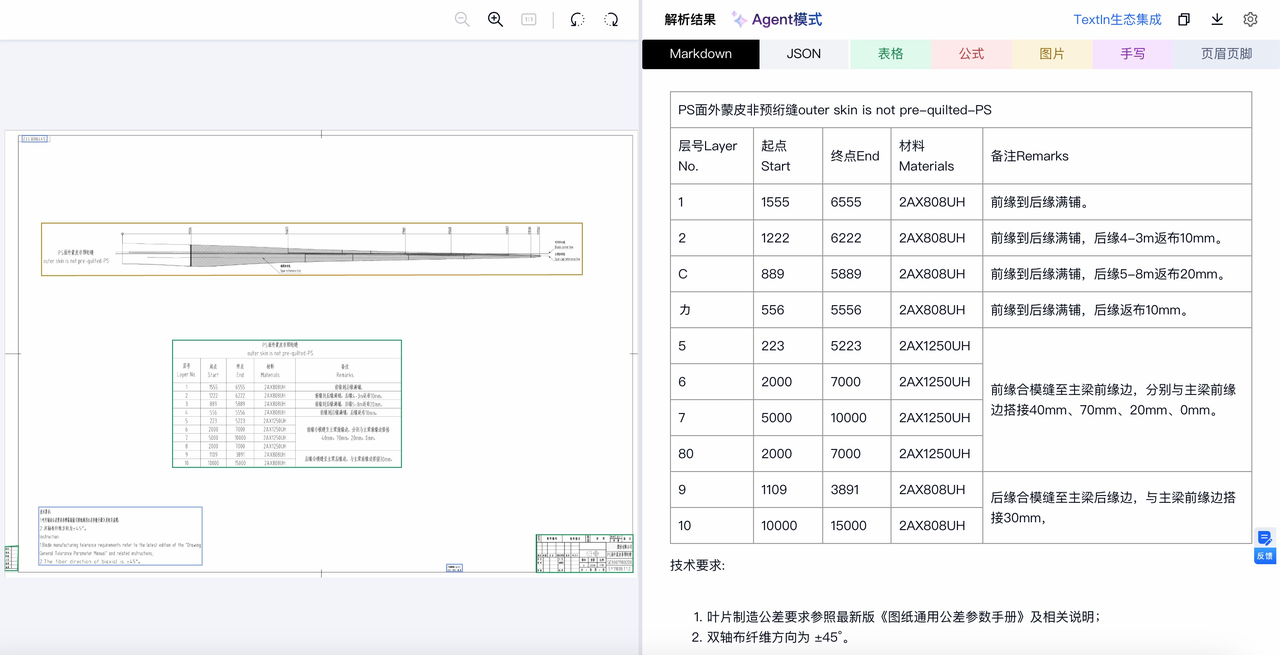

图纸识别
BOM和物料清单
BOM通常包含：
多级表头；
合并单元格；
父子物料；
跨页延续；
多版本信息；
无框线表格。
系统不仅要识别文字，还要保留物料编码、名称、规格、数量、单位和层级之间的关系。
工艺文件和SOP
工艺文件中，标题、操作步骤、参数表格、示意图片和注意事项经常交替出现。
解析结果需要尽量保留：
标题层级；
工序顺序；
参数归属；
图片与说明的关系；
注意事项所对应的步骤。
质检报告和材质证明书
这类文档的核心信息通常集中在密集表格中，需要还原：
表头层级；
检测项目；
标准要求；
实测结果；
单位；
批次；
判定结论；
化学成分或力学性能数据。
当结构被正确还原后，文档才具备进一步抽取业务字段的条件。
五、第四步：按业务目标抽取结构化字段
版面解析解决“内容在什么位置、彼此是什么关系”，字段抽取则解决“哪些信息需要进入系统”。
不同业务系统需要的字段不同。
图纸进入PLM的常见字段
图号；
图纸名称；
零件名称；
版本；
材料；
比例；
设计者；
日期；
技术要求；
明细栏内容。
BOM进入ERP或PLM的常见字段
物料编码；
物料名称；
规格型号；
数量；
单位；
父级物料；
子级物料；
BOM层级；
版本；
替代料信息。
工艺文件进入MES的常见字段
工序编号；
工序名称；
作业步骤；
使用设备；
工装夹具；
工艺参数；
参数上下限；
材料要求；
操作注意事项；
质量控制点。
质检报告进入QMS的常见字段
报告编号；
产品或样品名称；
规格型号；
批次号；
供应商；
检测项目；
标准要求；
实测结果；
单位；
判定结论；
检验日期。
实际项目中，字段范围需要根据企业现有表单、数据字典和业务流程确认，而不是直接套用一份通用字段清单。
六、第五步：校验结果并保留原文位置
文档中的文字被识别出来，并不代表数据已经可以直接写入业务系统。
入库前至少需要检查四类问题。
1.字段是否识别正确
例如图号、物料编码、批次号和检测结果中是否存在字符错误。
2.字段是否完整
需要提取的字段有没有漏掉，跨页表格是否缺行，图纸明细栏是否完整。
3.字段归属是否正确
识别出来的数字是否对应正确的物料、检测项目、工序或表头。
4.业务格式是否符合要求
日期、单位、数字、小数点、编码长度和枚举值是否符合目标系统规则。
对于影响生产、质量、采购和合规的数据，通常还需要保留人工复核环节。
比较稳妥的处理方式是：
高置信度且规则校验通过的数据自动进入后续流程；
低置信度字段进入人工复核；
缺少关键字段的文档进入异常队列；
无法判断类型的文档转为人工处理；
复核结果用于后续规则和样本优化。
同时，每个字段最好能够关联原文页码、区域或坐标。
业务人员在发现某项数据异常时，可以直接返回原文查看，而不是重新翻阅整份文件。这对于质量追溯、审计检查和异常处理尤其重要。
七、第六步：建立字段映射，而不是直接复制结果
文档抽取结果通常不能原封不动地写入业务系统。
原因是解析平台中的字段名称，与企业业务系统中的字段定义可能并不一致。
例如，文档抽取结果可能是：
material_name：不锈钢板
material_code：SUS304
quantity：20
unit：PCS
而ERP中对应字段可能是：
MAT_DESC
MAT_NO
REQ_QTY
BASE_UOM

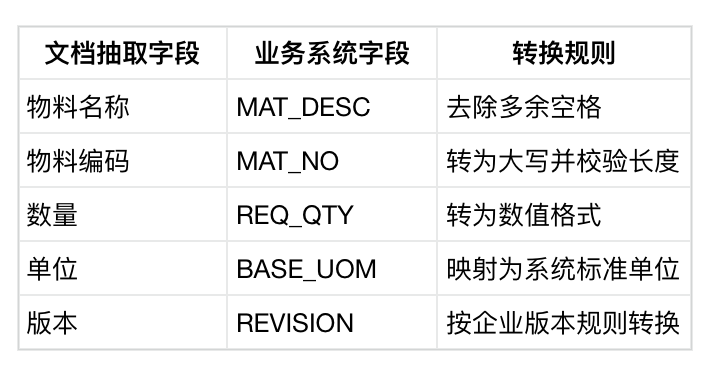

系统接入前，需要建立字段映射关系：
除字段名称外，常见的适配工作还包括：
日期格式转换；
单位标准化；
小数和千分位处理；
枚举值映射；
主数据校验；
必填字段检查；
多值字段拆分；
父子数据关系组装；
重复记录判断。
因此，“支持接入业务系统”并不等于所有企业都可以无需配置、一键导入。真正落地通常需要结合现有数据标准完成映射和接口适配。
八、第七步：通过API、文件或消息机制写入系统
字段校验和映射完成后，可以通过不同方式将结果传递给业务系统。
API实时写入
适合单份文档上传后需要立即返回结果的场景。
典型流程是：
PLM、ERP、MES或QMS提交文件；
文档解析平台返回任务编号；
系统查询任务状态或等待回调；
解析完成后获取结构化结果；
业务系统校验并写入数据库或表单。
Webhook或消息回调
适合处理时间不固定、文件较大或任务较多的场景。
业务系统不需要持续查询任务状态，解析完成后由平台主动通知，并返回结果地址或任务信息。
Excel、CSV、JSON或XML文件导入
适合历史文档批量处理、系统接口暂未开放或阶段性数据迁移。
解析平台统一输出结构化文件，再由业务人员或数据集成工具批量导入。
数据中台或集成平台中转
大型制造企业往往不会让文档解析平台直接连接所有业务系统，而是先将结果发送到数据平台、集成平台或企业服务总线，再由统一集成层分发。
这种方式有利于统一权限、接口、日志和数据标准。
九、PLM、ERP、MES、QMS分别如何使用文档数据？
四类系统虽然都需要结构化数据，但关注的业务对象不同。
PDF和证书进入PLM
以产品认证场景为例，证书上传后，可以提取证书编号、产品型号、认证机构、签发日期和有效期，再写入PLM中的产品认证表单。
业务人员不再逐份打开证书并录入全部字段，而是重点处理异常结果和抽样核对。
BOM进入ERP或PLM
BOM解析后，需要保持父子物料层级，并将物料编码、数量、单位和版本信息映射到ERP或PLM的数据结构。
在正式写入前，还应与企业物料主数据进行匹配，防止文档中的简称、旧编码或非标准单位直接进入系统。
工艺文件进入MES
工艺文件可以抽取工序、设备、参数和步骤，但生产系统通常还需要结合工艺路线、产品型号、工位和版本信息。
因此，文档解析提供的是结构化数据输入，具体的生产执行关系仍要由MES和企业工艺规则进行管理。
质检报告进入QMS
质检报告解析后，需要把检测项目、标准值、实测值和结论绑定到正确的产品、批次或供应商。
系统可以辅助完成数据录入和初步校验，但涉及专业质量判定时，仍需结合企业标准、规则和人工责任机制。
十、业务系统入库与制造知识库入库有什么区别？
同一份工业文档可能同时进入业务系统和制造知识库，但两条路径的处理目标不同。
进入PLM、ERP、MES、QMS
核心目标是获得明确、稳定的业务字段。
例如：
从图纸中提取图号和材料；
从BOM中提取物料编码和数量；
从工艺文件中提取工序和参数；
从质检报告中提取检测结果和判定结论。
输出通常以JSON、Excel、XML或接口字段为主。
进入制造知识库
核心目标是保留完整内容、章节结构、上下文和来源。
例如：
设备手册用于故障问答；
SOP用于操作步骤检索；
工艺文件用于工艺知识查询；
质量规范用于标准条款检索；
图纸技术要求用于研发资料查询。
输出通常需要保留标题、段落、表格、图片说明、页码和原文位置，并用于切片、索引和RAG检索。
同一份文档可以走两条路径
以工艺文件为例：
工序编号、设备和关键参数可以进入MES；
完整步骤、图片和注意事项可以进入制造知识库；
两类结果都可以关联到同一份原始文件。
这种方式既能支持流程自动化，也能支持知识检索和问答。
十一、从单份测试到生产运行，还需要哪些能力？
一份文件解析成功，并不等于系统已经具备正式上线条件。
企业级运行还需要考虑：
批量任务
是否支持大量历史文档集中处理，以及生产高峰期的任务增长。
异步调度
大文件和复杂文档处理时间较长时，是否支持任务队列、优先级和异步回调。
失败重试
网络异常、文件损坏或解析失败后，能否记录原因并重新执行。
幂等和重复控制
同一份文档重复提交时，是否会产生重复业务数据。
权限和数据隔离
不同事业部、工厂和业务系统之间，文件和结果是否按权限隔离。
日志和审计
是否能够查看文件来源、调用时间、处理状态、复核人员和数据变更记录。
私有化部署
图纸、工艺和质量资料涉及核心生产数据时，是否能够在企业内网完成文件处理、结果存储和系统调用。
版本管理
解析策略、字段配置或模型升级后，是否能够识别不同版本结果，避免新旧数据口径混乱。
这些能力决定了文档解析能否从一个演示工具，变成业务系统长期依赖的生产能力。
十二、项目POC应该验证什么？
工业文档入库项目进行POC时，不应只测试几份格式清晰的样本。
建议覆盖：
不同文档类型；
不同供应商和工厂模板；
清晰PDF和扫描件；
多页及跨页文档；
倾斜、模糊、印章遮挡等异常情况；
多层表头和合并单元格；
关键字段缺失的文档；
大批量任务和并发场景。
评估指标可以包括：
文档分类准确率；
目标字段准确率；
关键字段完整率；
表格结构准确性；
字段归属准确性；
文档级可用率；
人工复核比例；
单份处理时间；
批量任务成功率；
接口和回调稳定性；
异常任务可排查性；
原文定位准确性。
还需要进行一次完整链路验证：
业务系统提交文件 → 解析平台处理 → 返回结构化结果 → 字段映射 → 人工复核 → 写入测试环境。
只有跑通这条链路，才能判断方案是否真正具备上线条件。
十三、让工业文档从附件变成业务数据
工业文档进入PLM、ERP、MES和QMS，核心不是把文件上传到另一个系统，而是完成三次转换：
第一次，从PDF和扫描图片转换为可识别的文档内容；
第二次，从文档内容转换为带有字段、表格和层级关系的结构化数据；
第三次，从通用结构化数据转换为符合企业业务系统标准的数据。
只有完成这三次转换，并补齐校验、复核、接口和运行机制，工业文档才能从静态附件变成可进入业务流程的数据。
可在TextIn上传工业图纸、BOM、工艺文件、质检报告或设备手册，先验证复杂版式、表格结构和关键字段的解析效果，再结合目标系统规划字段映射和接入方式。

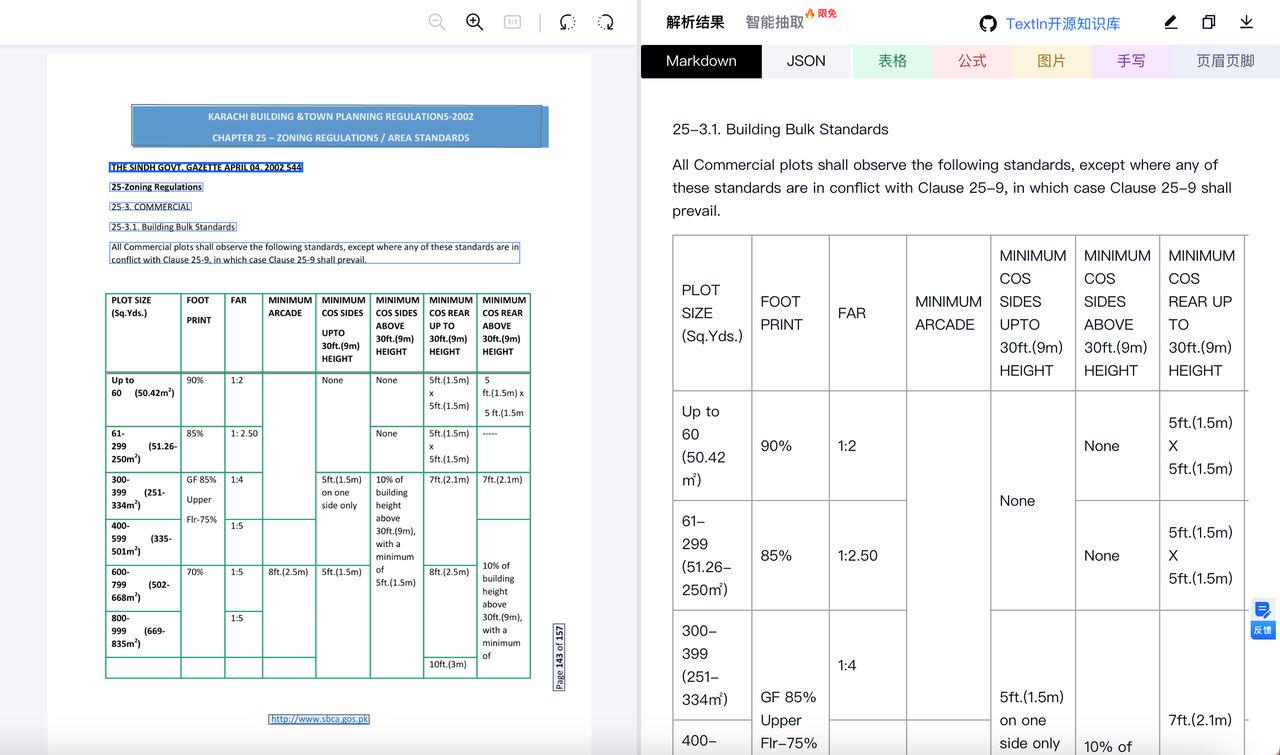

规范资料识别效果
常见问题
PDF可以直接导入PLM或ERP吗？
PDF可以作为附件上传，但其中的图号、物料、数量和版本等信息通常不能自动进入系统字段。要实现自动入库，需要先完成文档解析、字段抽取、校验和字段映射。
扫描件也能进行结构化抽取吗？
可以，但效果会受到清晰度、倾斜、阴影、印章和拍摄变形影响。通常需要先进行图像预处理，再执行版面解析和字段抽取。
文档解析结果能否直接写入MES？
可以通过API或结构化文件对接，但需要按照MES的数据结构配置工序、参数、设备和版本等字段映射，并完成业务规则校验。
QMS能否根据质检报告自动判断是否合格？
文档解析可以提取检测项目、标准值、实测值和原文结论。进一步自动判定还需要结合企业质量标准、规则引擎和人工责任机制，不能仅依赖文字识别结果。
工业文档入库是否必须人工复核？
并非所有字段都必须逐项人工检查，但对低置信度字段、关键生产参数、质量数据和异常文档，建议保留人工复核和原文追溯机制。
文档进入业务系统后，还需要进入知识库吗？
取决于使用目标。业务系统主要使用结构化字段；知识库主要使用完整内容、上下文和原文来源。同一份文档可以同时生成两类结果。
